Дверь откатная для охлаждаемых помещений серии «ПРОМХОЛОД»,

Таблица размеров

Цвета

Комплектация

Технические характеристики

Конструкция

Подготовка объекта

Монтаж

Параметр

Показатель

Ширина проема, мм

800–2 500

Высота проема, мм

1 800–3 000

Толщина изоляции, мм

80 или 120

Притолока, мм

От 240

Пристенки, мм

Ширина светового проема + 350 (на стороне отката),
115 (на противоположной откату стороне)

RAL 9003 белый (полотно)

RAL 9006 серебристый (окантовка полотна)

Базовая

Дополнительная

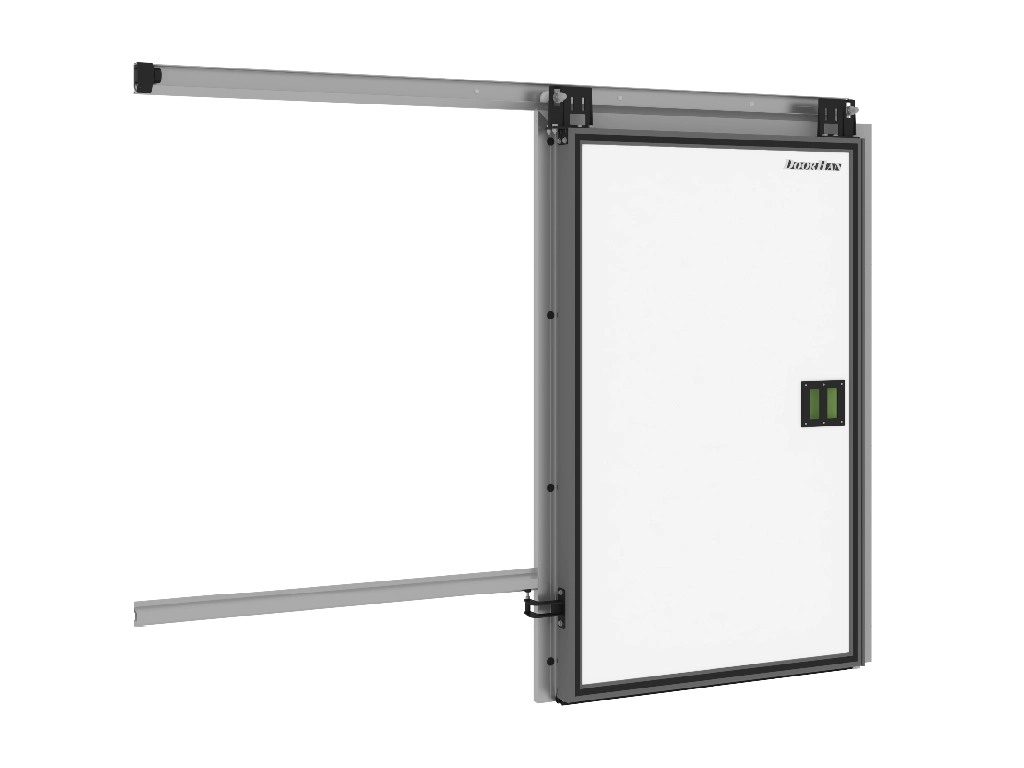

Врезная ручка. Устанавливается на полотно при малых размерах проема (ширина: от 800 до 1 600 мм, высота: от 1 800 до 2 400 мм).

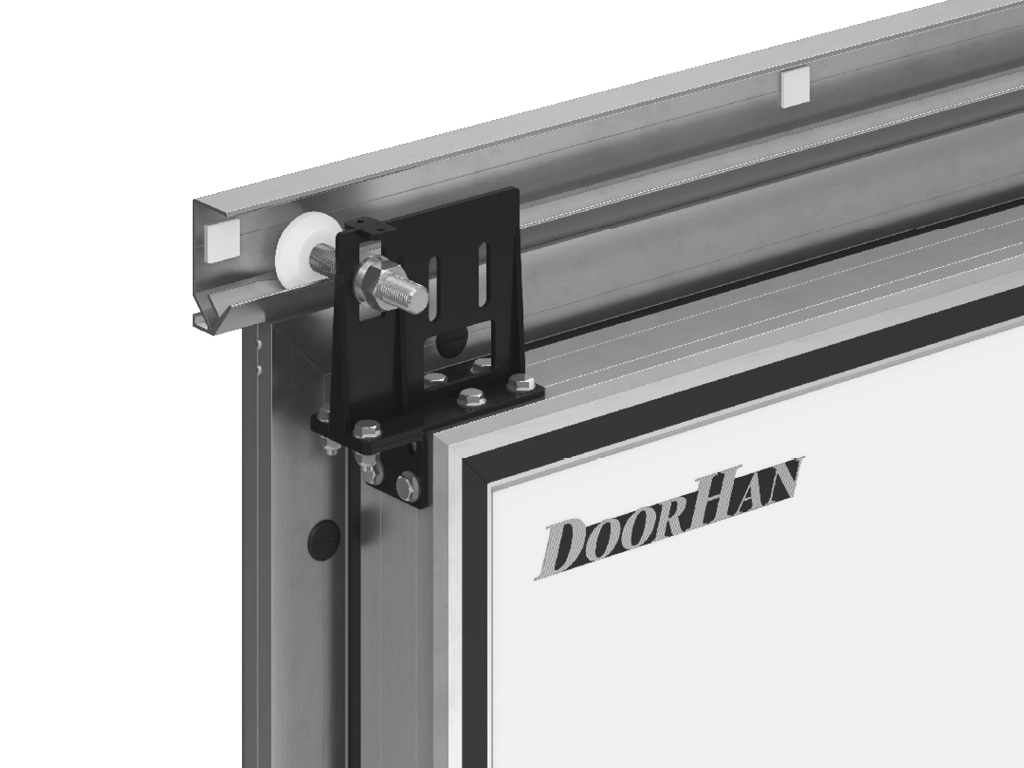

Верхняя роликовая опора.

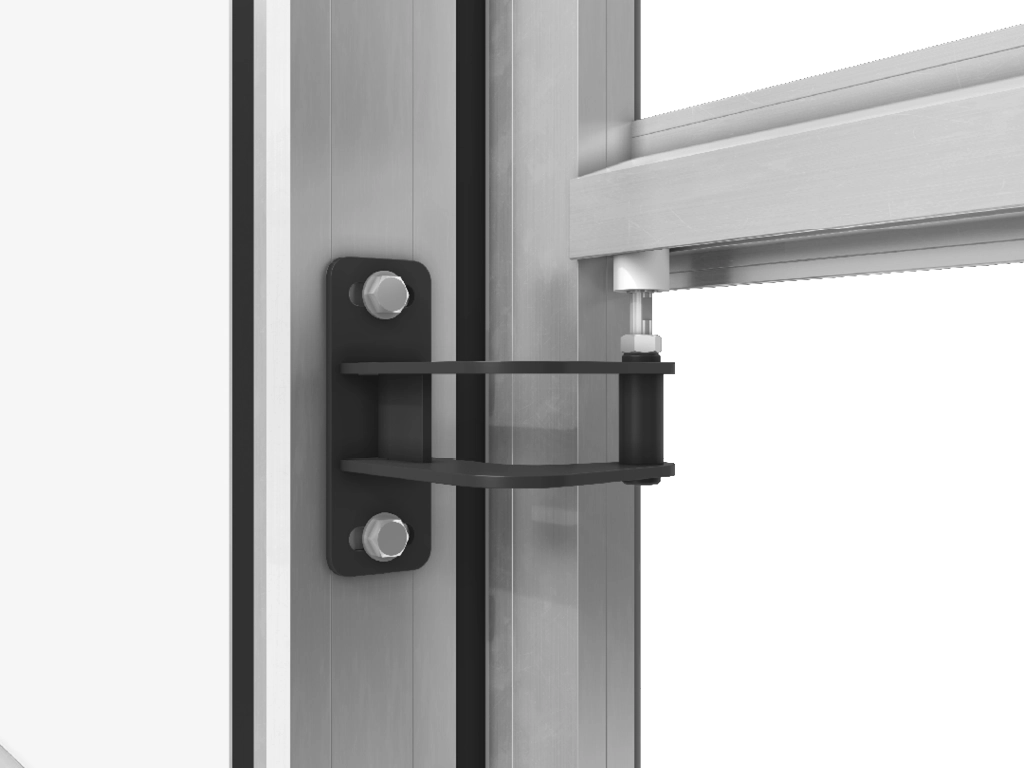

Нижняя роликовая опора.

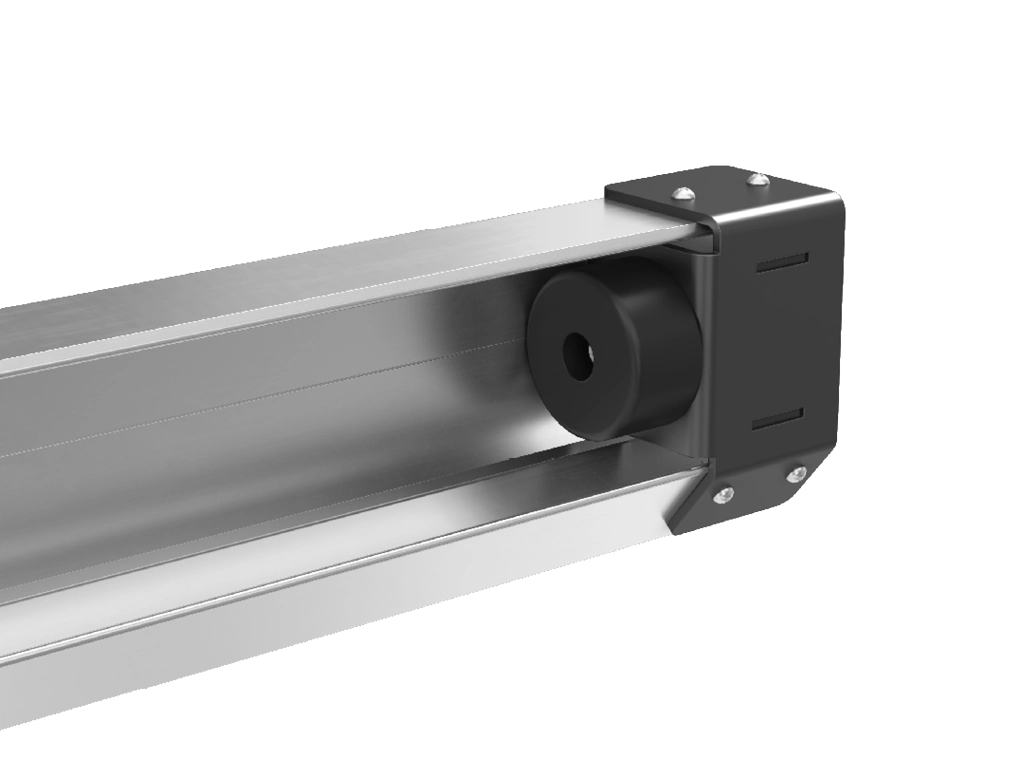

Упор полотна.

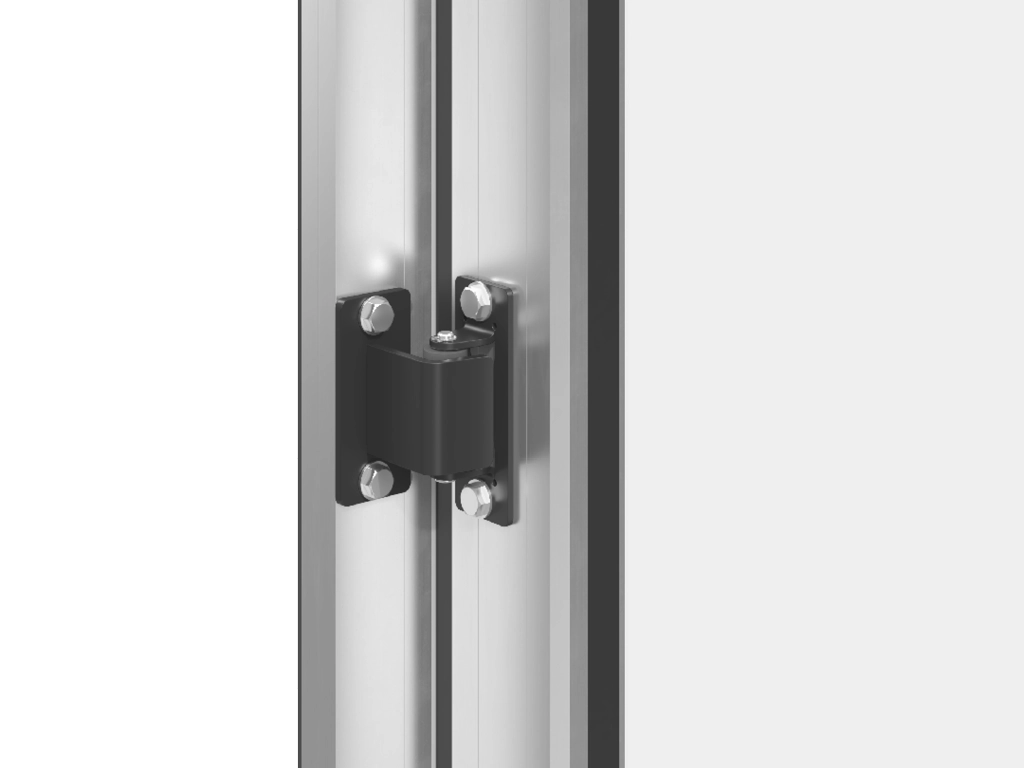

Ловитель полотна.

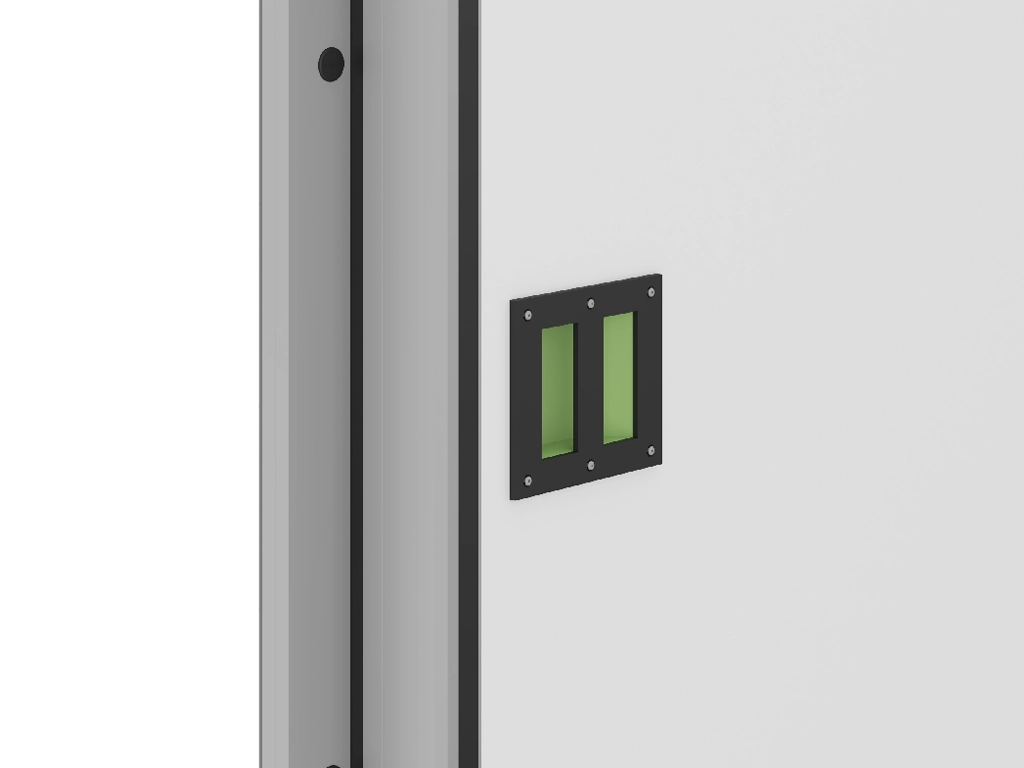

Врезная ручка (внешняя сторона).

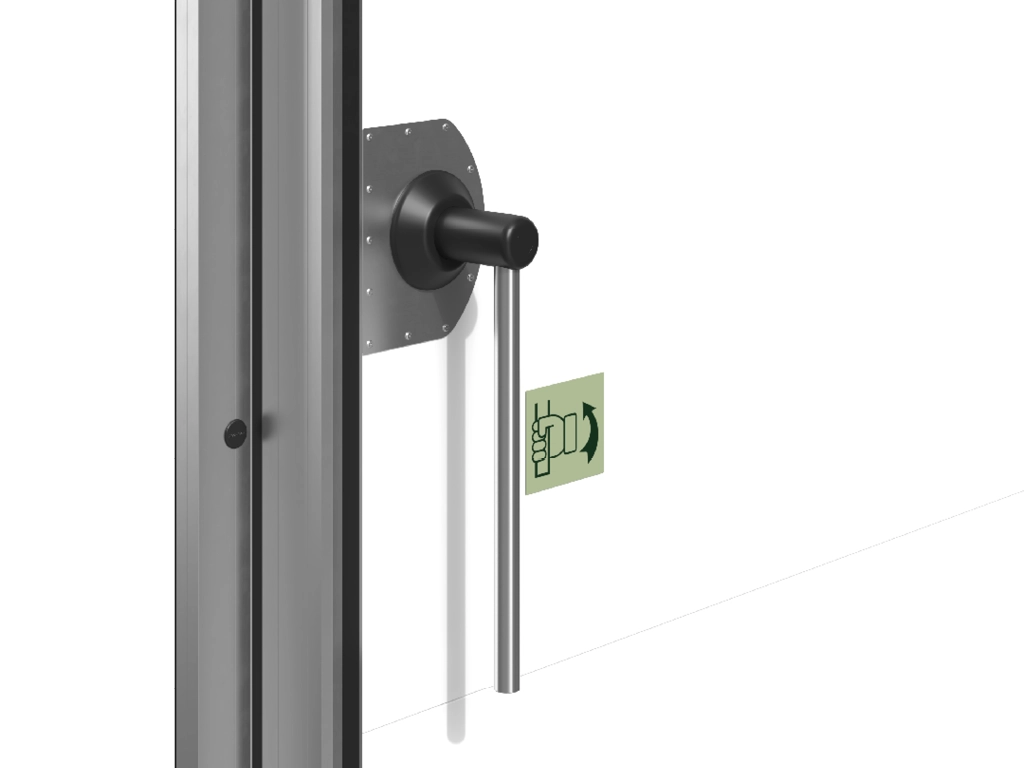

Рычажная ручка (внешняя сторона).

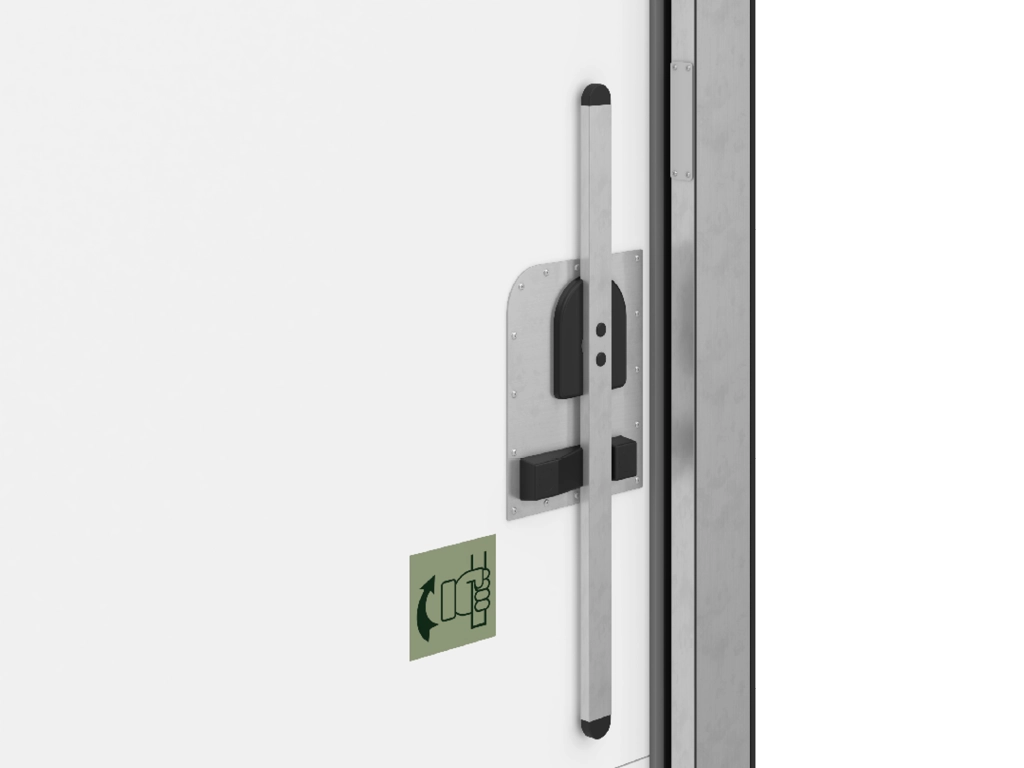

Рычажная ручка (внутренняя сторона).

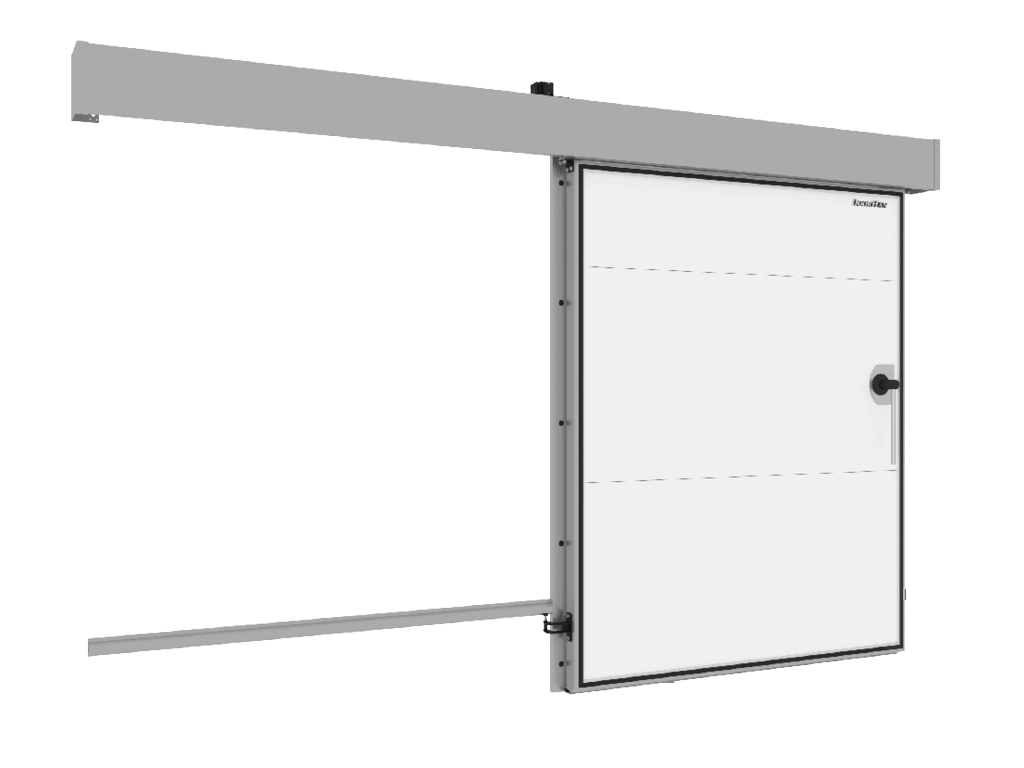

Защитный короб верхней направляющей.

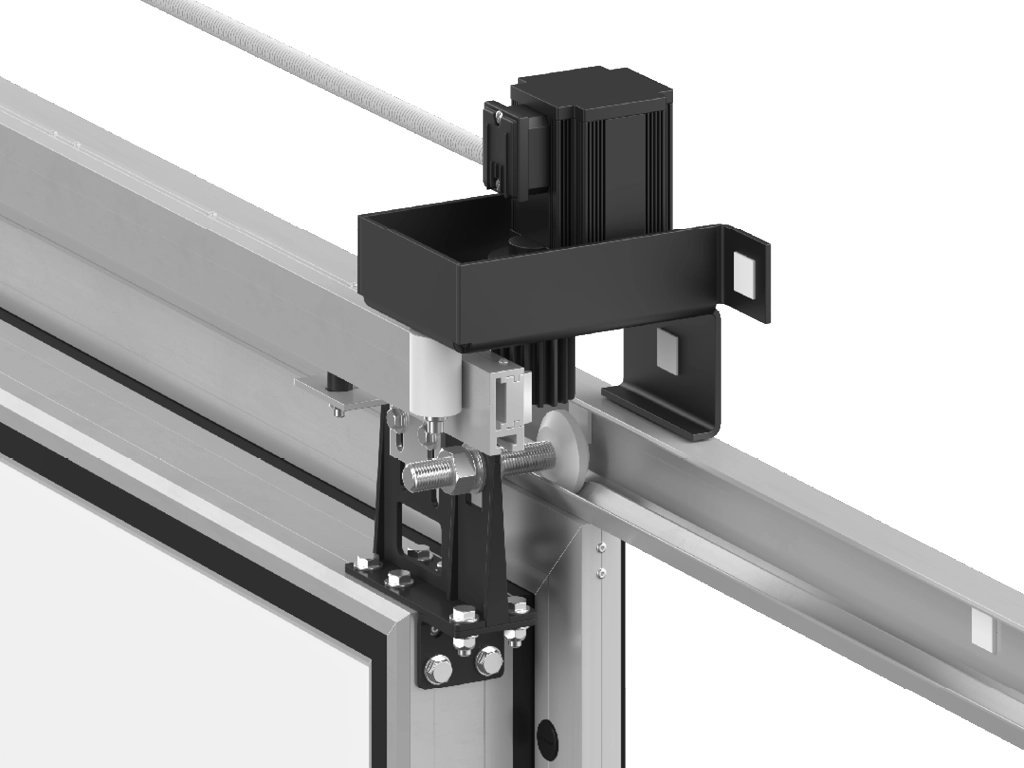

Система автоматизации двери.

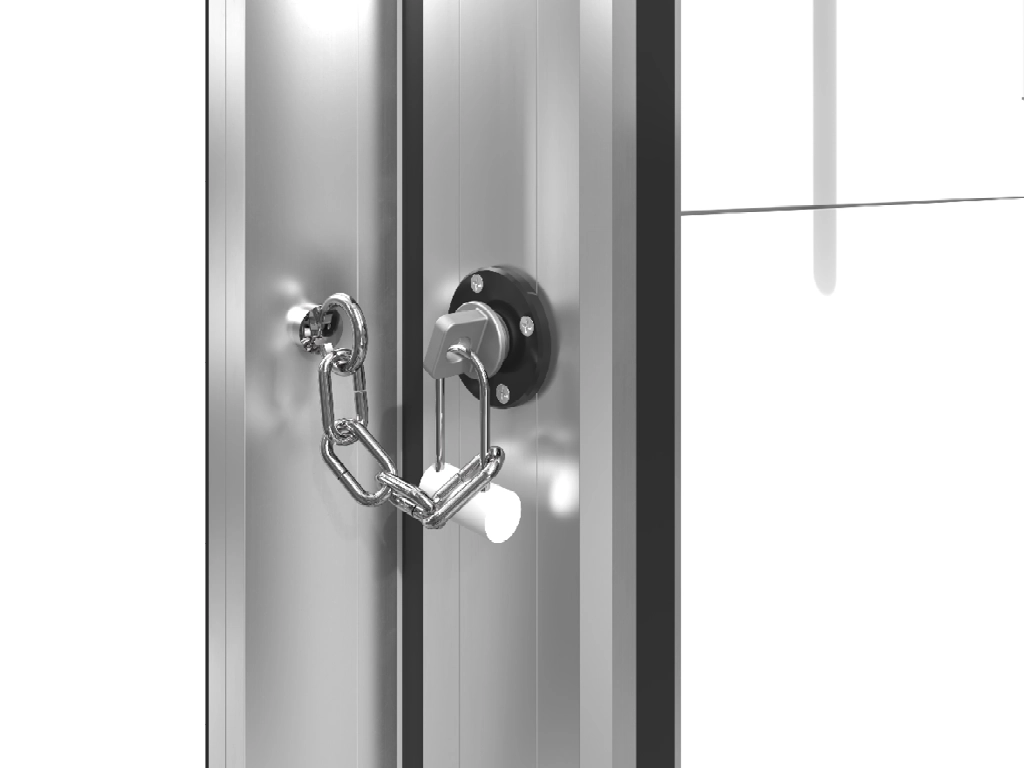

Устройство под навесной замок.

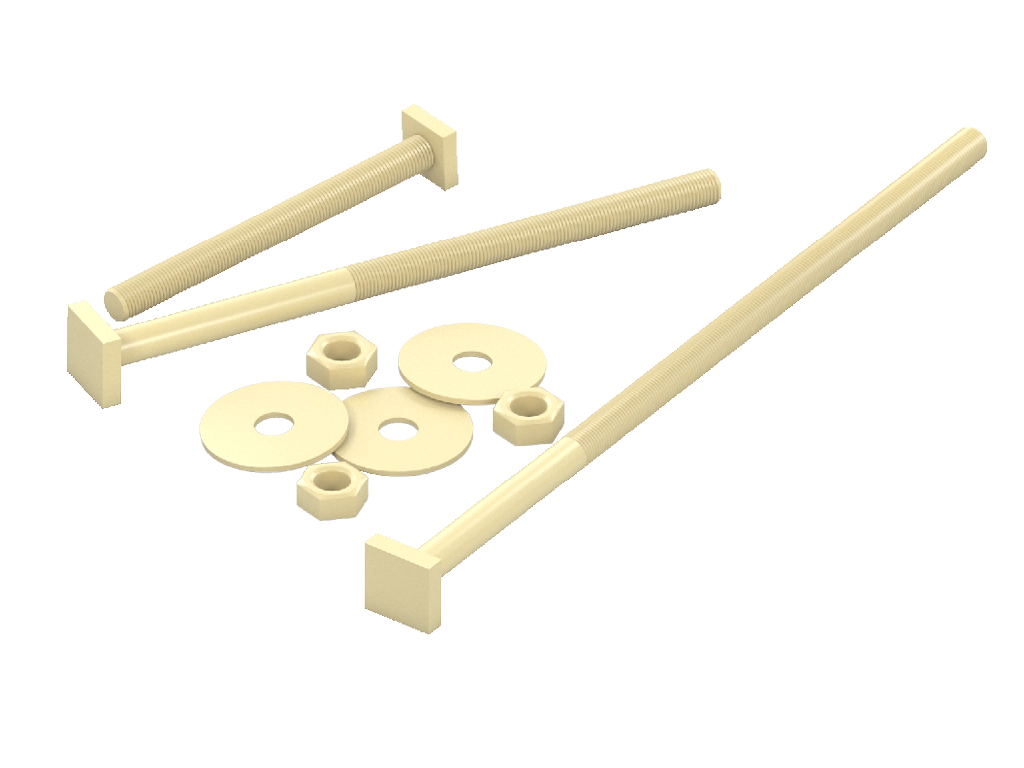

Элементы крепления.

Наименование	Значение	Примечание
Безотказность, количество циклов открывания-закрывания, не менее	270 000	Откатной механизм имеет систему прижима уплотнителя к раме
Коррозионная стойкость	Высокая устойчивость к коррозии
Грузоподъемность откатной системы, кг	300
Тип запорного механизма (замка)	Система запирания под навесной замок

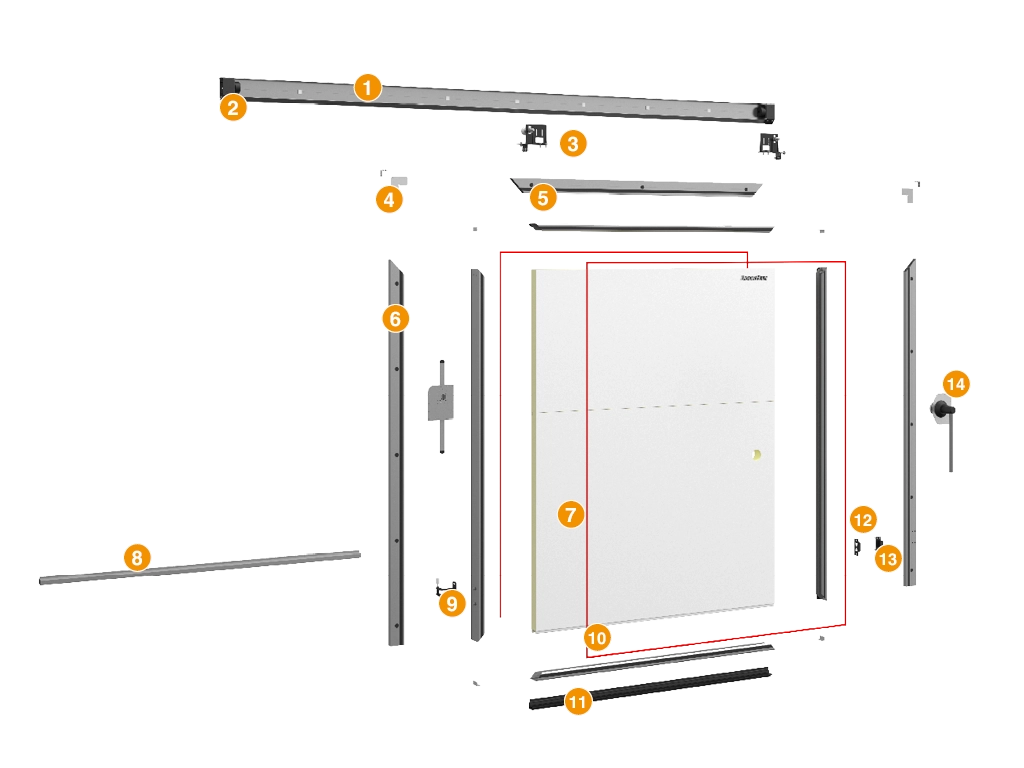

Верхняя направляющая рельса
Стопор полотна
Верхняя роликовая опора с роликом
Стальной уголок выравнивания рамы
Горизонтальный профиль рамы с кабель-каналом для установки ПЭН обогрева
Вертикальный профиль рамы с кабель-каналом для установки ПЭН обогрева
Полотно двери из сэндвич-панелей толщиной 80 или 120 мм
Нижняя направляющая рельса
Нижняя роликовая опора с роликом
Обогревающий контур полотна
Нижний уплотнитель
Ролик прижима полотна
Ловитель прижима полотна
Рычажная ручка с усиливающей пластиной для дверей шириной проема от 1 600 мм и высотой от 2 400 мм

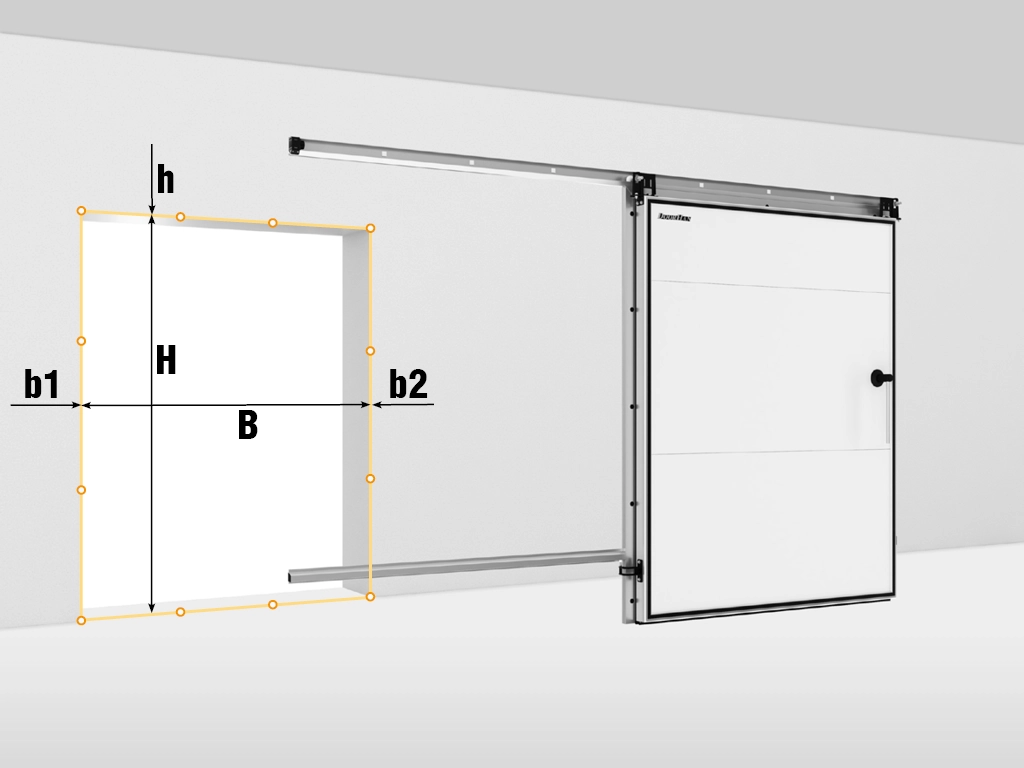

Все замеры выполняются внутри помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание неточностей.
H – высота проема (расстояние от пола до верха проема).
B – ширина проема (расстояние от левого края до правого края проема).
h1 – притолока (расстояние от верха проема до препятствия).
b1/b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
При замере H и B (высоты и ширины проема) за итоговый размер принимается наибольшая величина, при замере h1, b1, b2 – наименьшая. Расхождение уровня стен может быть не более 3 мм, расхождение диагоналей проема – не более 5 мм.
